Все винтовые компрессоры BOGE оснащаются микропроцессорной системой управления ARS, которая динамически адаптируется к условиям эксплуатации и тенденциям изменения потребления сжатого воздуха. При этом предпочтение отдается экономичному повторнократковременному режиму работы с учетом допустимого количества стартов двигателя.
Система управления BOGE ARS автоматически выбирает наиболее экономичное рабочее состояние для двигателя, снижая до минимума стоимость работы на холостом ходу при одновременном продлении срока службы Вашего винтового компрессора. Система управления совместима с внешними системами управления масштаба здания или предприятия, включая системы распределенного функционирования мультикомпрессорных систем, в т.ч. типов Siemens S5 и S7.
Во всех винтовых компрессорах BOGE показания давления снимаются с помощью датчиков, что исключает необходимость подстройки реле давления и значительно упрощает процесс управления компрессорной установкой.
Система управления ARS существует в 3 стандартных вариантах: Autotronic, Ratiotronic и Supertronic.

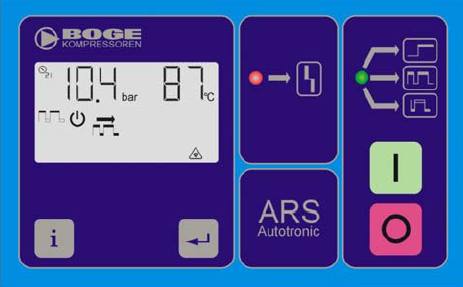

Система управления Autotronic является наиболее "простой" из систем управления BOGE ARS.
Стандартно, она устанавливается на следующих типах компрессоров:
- все компрессоры серии CL (включая версии со встроенным осушителем)
- все компрессоры серии C (включая версии со встроенным осушителем)
- компрессоры серии S моделей от S 6 до S 29-2 и от S 101 до S 340 (включая версии со встроенным осушителем)
- на некоторых моделях поршневых компрессоров
Основные особенности системы управления BOGE Autotronic
- Автоматический выбор оптимального режима работы
- Автоматическая оптимизация циклов включения/выключения приводного электродвигателя
- Мониторинг давления с помощью электронного датчика
- Встроенная функция теcтирования дисплея
- Индикация с помощью жидкокристаллического дисплея и светодиодных индикаторов, а также вывод сигналов на свободные контакты
- Клавиатурная настройка времени работы на холостом ходу до полного выключения электродвигателя
- Напряжение питания 220 В / 24 В
- Присоединение для системы управления мультикомпрессорными системами MCS
- Обеспечение настраиваемого автоматического перезапуска после сбоев электропитания
- Клавиатурная настройка давления в сети
- Присоединение для мониторинга систем подготовки сжатого воздуха
Элементы управления
- Кнопка включения
- Кнопка выключения
- Кнопка аварийной остановки
- Кнопка информации
- Кнопка ввода
Элементы мониторинга
- Зеленый жидкокристаллический дисплей
- Температура конца сжатия
- Давление в сети
- Работа в режиме загрузки
- Работа в холостом режиме
- Готовность к работе
- Режим автоматического режима работы или непрерывная работа
- Разрешение дистанционного пуска/остановки
- Удаленное управление давлением
- Включение автоматического перезапуска после сбоя электропитания
- Часы наработки - всего
- Часы наработки в режиме холостого хода
- Число циклов загрузки - всего
- Время до следующего планового обслуживания компрессора
- Время до следующего планового обслуживания электродвигателя
- Число циклов загрузки до следующего планового обслуживания сепараторного резервуара
- Число циклов загрузки до следующего планового обслуживания регулятора всасывания
- Функциональное тестирование элементов мониторинга
- Номер установленного программного обеспечения
- Предупредительное сообщение
- Красный мигающий индикатор (сообщения о сбоях)
Элементы мониторинга в виде отдельных сообщений
- Максимальное давление слишком высокое
- Пониженная температура (защита от замерзания)
- Температура приводного электродвигателя вне допустимых пределов
- Ошибка датчика сетевого давления
- Неисправность одной из кнопок управления (On / Off / Info / Enter)
- Неисправность функции сохранения параметров
- Мониторинг систем подготовки сжатого воздуха (при наличии присоединения)

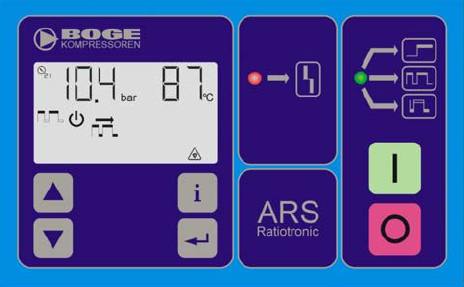

Система управления Ratiotronic, cтандартно, устанавливается на следующих типах компрессоров:
- компрессоры серии S моделей от S 31-2 до S 100 (включая версии со встроенным осушителем)
- компрессоры с переменной производительностью моделей CF 9 и SF 24 (включая версии со встроенным осушителем)
Основные особенности системы управления BOGE Ratiotronic
- Автоматический выбор оптимального режима работы
- Автоматическая оптимизация циклов включения/выключения приводного электродвигателя
- Мониторинг давления с помощью электронного датчика
- Встроенная функция теcтирования дисплея
- Индикация с помощью жидкокристаллического дисплея и светодиодных индикаторов, а также вывод сигналов на свободные контакты
- Защита электродвигателя от стартовых перегрузок с помощью настраимового переключения циклов
- Клавиатурная настройка времени работы на холостом ходу до полного выключения электродвигателя
- Напряжение питания 220 В / 24 В
- Присоединение для системы управления мультикомпрессорными системами MCS
- Обеспечение настраиваемого автоматического перезапуска после сбоев электропитания
- Клавиатурная настройка давления в сети
- Присоединение для мониторинга систем подготовки сжатого воздуха
Элементы управления
- Кнопка включения
- Кнопка выключения
- Кнопка аварийной остановки
- Кнопка информации
- Кнопка ввода
- Кнопка выбора "стрелка вверх"
- Кнопка выбора "стрелка вниз"
Элементы мониторинга
- Зеленый жидкокристаллический дисплей
- Температура конца сжатия
- Давление в сети
- Давление в системе
- Работа в режиме загрузки
- Работа в холостом режиме
- Готовность к работе
- Режим автоматического режима работы или непрерывная работа
- Разрешение дистанционного пуска/остановки
- Удаленное управление давлением
- Включение автоматического перезапуска после сбоя электропитания
- Часы наработки - всего
- Часы наработки в режиме холостого хода
- Число циклов загрузки - всего
- Время до следующего планового обслуживания компрессора
- Время до следующего планового обслуживания электродвигателя
- Число циклов загрузки до следующего планового обслуживания сепараторного резервуара
- Число циклов загрузки до следующего планового обслуживания регулятора всасывания
- Функциональное тестирование элементов мониторинга
- Номер установленного программного обеспечения
- Предупредительное сообщение
- Красный мигающий индикатор (сообщения о сбоях)
Элементы мониторинга в виде отдельных сообщений
- Максимальное давление слишком высокое
- Пониженная температура (защита от замерзания)
- Температура приводного электродвигателя вне допустимых пределов
- Ошибка датчика системного давления
- Ошибка датчика сетевого давления
- Неисправность одной из кнопок управления (On / Off / Info / Enter / Up / Down)
- Неисправность функции сохранения параметров
- Мониторинг систем подготовки сжатого воздуха (при наличии присоединения)
Ваши преимущества:
- отсутствие необходимости настройки реле давления
- простота контроля и управления компрессорной установкой
- полностью автоматический режим работы
- возможность объединения нескольких компрессоров в систему с единым управлением
|
|
