Вы находитесь на странице
"Блок сжатия CM Compact"
Охлаждение воздуха / масла
Система управления
Звуко- и виброизоляция
Трубопроводы

  В компрессорах серий C и CL используется компактный блок сжатия CM Compact, включающий в себя все необходимые для всасывания и сжатия воздуха, а также для сепарации масла компоненты.

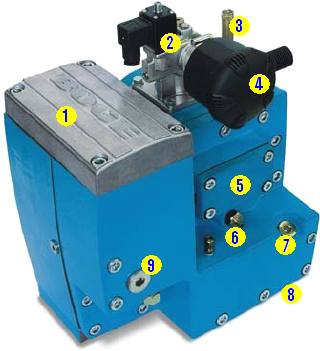

1 - Съемная сервисная крышка. Под ней размещены сепаратор и масляный фильтр
2 - Регулятор всасывания с соленоидным клапаном
3 - Предохранительный клапан
4 - Шумозащищенный фильтр всасывания
5 - Крышка винтового блока
6 - Датчик температуры сжатия
7 - Крышка для заливки масла
8 - Дренажный масляный клапан (не фото не виден)
9 - Термостатический масляный клапан
10 - Клапан минимального давления
11 - Вал винтового блока
