 Главная >> Фильтры сжатого воздуха BOGE V, VF, FP, FFP, A, AF


  Сжатый воздух, вырабатываемый компрессорами, загрязнен твердыми частицами, попадающими в него из внешней среды, аэрозольными частицами влаги и компрессорного масла, парами воды и масла, а также микроорганизмами.
  Если наличие бактерий в большинстве случаев не имеет значения для производственного процесса, то остальные загрязнители могут оказывать пагубное влияние как на качество производимой продукции, так и на состояние производственного оборудования.
  Для удаления из сжатого воздуха загрязнений применяются фильтры и осушители сжатого воздуха, а также, в сочетании с ними, устройства, служащие для вывода из системы сжатого воздуха задержанных фильтрами и осушителями загрязнителей - конденсатоотводчики.

  Фильтры сжатого воздуха

  Фильтры служат для удаления из сжатого воздуха твердых частиц, водяных и масляных аэрозолей, паров масла (угольные фильтры и угольные колонны), а также бактерий (стерильные фильтры).

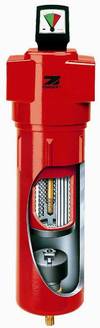

  Фильтр состоит из алюминиевого или стального корпуса, внутри которого зафиксирован сменный фильтроэлемент. При прохождении сжатого воздуха через фильтр определенная доля конденсата (т.е. смеси частиц пыли, воды и компрессорного масла) задерживается на поверхности и в глубине фильтроэлемента, после чего под воздействием силы тяжести перемещается в нижнюю часть фильтра, откуда удаляется конденсатоотводчиком.
  Размер частиц, удаляемых фильтром, зависит от структуры и размера пор фильтроэлемента. Мы предлагаем следующие типы промышленных фильтров BOGE:

Тип фильтроэлемента Степень
очистки
Остаточное
содержание
масла, мг/м3
Начальное
дифф. давление, бар
Грубой очистки серии V 3 мкм - 0.02
Тонкой очистки серии FP/FFP 0.01 мкм не более 0.01 0.05
Угольные фильтры серий A, AF - не более 0.003 0.03

  Фильтроэлементы BOGE являются плиссированными, что обеспечивает, по сравнению с обычными обернутыми фильтроэлементами, меньшее диффернциальное давление, лучшее качество фильтрации и дольший срок службы.
  В фильтроэлементах BOGE отсутствует внешний дренажный слой, который инкорпорирован непосредственно в фильтроматериал. Внешний дренажный слой, используемый большинством производителей, ввиду своей неустойчивости к температуре, перепадам давления и агрессивному компрессорному конденсату зачастую быстро выходит из строя, делая дальнейшую эксплуатацию фильтроэлемента невозможной.
  Стандартно, на большинстве фильтров BOGE установлены автоматические поплавковые конденсатоотводчики. Также фильтры могут быть оснащены автоматическими таймерными и электронными соленоидными конденсатоотводчиками.

  Кроме перечисленных выше типов фильтров, компания BOGE также производит фильтры высокого давления, а также фильтры для специальных применений, такие как краскосовместимые фильтры, высокотемпературные фильтры, вентиляционные фильтры и др.

Типы фильтров BOGE

Тип фильтра BOGE Пропускная
способность,
м3/ч, при 7 бари
Присоед.,
G/DN
Pmax,
бари
Размеры,
мм
Масса,
кг
Ф/элемент,
кол-во/размер
A B C D
V5, FP5, A5 30 G ¼ 16 60 165 14 60 0,6 1/1030
V10, FP10, A10 50 G ¼ 16 87 215 21 75 1,0 1/1050
V12, FP12, A12 70 G ⅜ 16 87 215 21 90 1,0 1/1070
V20, FP20, A20 100 G ½ 16 87 285 21 160 1,2 1/1140
V30, FP30, A30 180 G ¾ 16 130 325 43 135 3,8 1/2010
V50, FP50, A50 300 G 1 16 130 425 43 235 4,5 1/2020
V80, FP80, A80 470 G 1 ½ 16 130 525 43 335 5,0 1/2010
V120, FP120, A120 700 G 1 ½ 16 130 725 43 525 6,4 1/2050
V160, FP160, A160 940 G 2 16 164 825 48 520 9,6 1/3050
V250, FP250, A250 1450 G 2 16 164 1075 48 770 12,3 1/3075

VF250, FFP250, AF250 1850 DN 80 16 380 1280 175 530 38,0 1/3075
VF400, FFP400, AF400 2920 DN 80 16 440 1320 205 530 44,0 1/5075
VF490, FFP490, AF490 3700 DN 100 16 500 1440 230 550 101,0 2/3075
