Компрессоры серии SC - это маслосмазываемые двухступенчатые поршневые компрессоры с клиноремеенным приводом от электродвигателя, с воздушным охлаждением. Максимальное рабочее давление всех моделей - 15 бар (изб).
Компрессоры серии SC производятся на основе поршневых блоков сжатия, используемых в компрессорах серии SRM/SBM. Отличием серии SC является, во первых, монтаж компрессора в кожухе, а, во-вторых, использование электронной микропроцессорной системы BASIC (считывание параметров производится с помощью электронных датчиков, а отображение и изменение настроек и параметров - с помощью клавиатуры и жидкокристаллического дисплея).
Основные особенности компрессоров серии SC:
- низкое остаточное содержание масла благодаря особой технологии хонингования поверхности цилиндра
- низкая скорость движения поршней уменьшает износ и способствует увеличению срока службы
- цельнокованный, динамически сбалансированный коленчатый вал из стали
- высокоэффективный охладитель сжатого воздуха, в сочетании с направленным охлаждением крыльчаткой вентилятора и направляющим кожухом охлаждения обеспечивает низкую температуру сжатого воздуха на выходе компрессорной установки
- износостойкие язычковые клапаны всасывания/нагнетания ferax®, работающие без трения, обеспечивают минимальное сопротивление потоку сжатого воздуха
- высокоэффективная и удобная в обслуживании система клиноременного привода с параллельными направляющими и центральным шпинделем
- демпфирующие виброопоры для снижения вибрации
- шумопоглощающий кожух
- удобное наглядное управление и мониторинг с помощью жидкокристаллического дисплея и клавиатуры

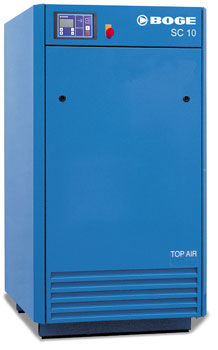

Компрессорная установка SС10
Базовая версия SC
Компрессор в шумопоглощающем кожухе. Микропроцессорная система управления.
Модель |
Кол-во цилиндров |
Объёмная производительность, л/мин |
Мощность двигателя, кВт |
Размеры (ДхШхВ), мм |
Масса, кг |
по всас. |
на нагн. |
SC 3 |
2 |
320 |
283 |
2,2 |
830х1120х1570 |
432 |
SС 4 |
2 |
450 |
394 |
3,0 |
830х1120х1570 |
447 |
SС 6 |
3 |
610 |
541 |
4,0 |
830х1120х1570 |
472 |
SС 8 |
3 |
800 |
693 |
5,5 |
830х1120х1570 |
492 |
SС 10 |
3 |
1100 |
928 |
7,5 |
830х1120х1570 |
502 |
SС 15 |
4 |
1640 |
1319 |
11 |
830х1120х1570 |
552 |
SС 20 |
4 |
2030 |
1615 |
15 |
830х1120х1570 |
567 |
Производительность по нагнетанию указана по стандарту VDMA 4362.
|
|
