Компрессоры серии SRM - это маслосмазываемые двухступенчатые поршневые компрессоры с клиноременным приводом от электродвигателя, с воздушным охлаждением. Максимальное рабочее давление всех моделей - 15 бар (изб).
Давление включения и выключения регулируется с помощью реле давления (прессостата), размещенного на воздушном ресивере. Разгрузка компрессора при выключении производится или с помощью механического разгрузочного клапана, или же с помощью соленоидного клапана.
Основные особенности компрессоров серии SRM/SBM:
- низкое остаточное содержание масла благодаря особой технологии хонингования поверхности цилиндра
- низкая скорость движения поршней уменьшает износ и способствует увеличению срока службы
- цельнокованный, динамически сбалансированный коленчатый вал из стали
- высокоэффективный охладитель сжатого воздуха, в сочетании с направленным охлаждением крыльчаткой вентилятора и направляющим кожухом охлаждения обеспечивает низкую температуру сжатого воздуха на выходе компрессорной установки
- износостойкие язычковые клапаны всасывания/нагнетания ferax®, работающие без трения, обеспечивают минимальное сопротивление потоку сжатого воздуха

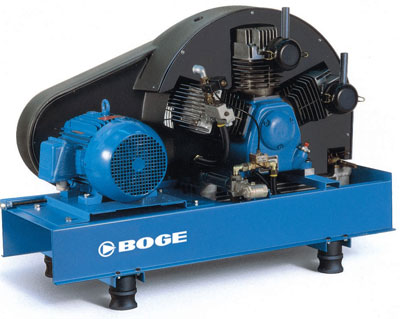

Компрессорная установка SRM610
Базовая версия SRM
Компрессор на опорной раме. Реле давления поставляется в комплекте, для последующей установки на отдельном воздушном ресивере.
Модель |
Кол-во цилиндров |
Объёмная производительность, л/мин |
Мощность двигателя, кВт |
Размеры (ДхШхВ), мм |
Масса, кг |
по всас. |
на нагн. |
SRM 320 |
2 |
320 |
283 |
2,2 |
1330х700х890 |
160 |
SRM 450 |
2 |
450 |
394 |
3,0 |
1330х700х890 |
175 |
SRM 610 |
3 |
610 |
541 |
4,0 |
1330х700х890 |
200 |
SRM 800 |
3 |
800 |
693 |
5,5 |
1330х700х890 |
220 |
SRM 1100 |
3 |
1100 |
928 |
7,5 |
1330х700х890 |
230 |
SRM 1640 |
4 |
1640 |
1319 |
11 |
1330х700х890 |
280 |
SRM 2030 |
4 |
2030 |
1615 |
15 |
1330х700х890 |
295 |
Версия SBM (на ресивере)
Компрессор на горизонтальном окрашенном воздушном ресивере. Число после дефиса в названии модели обозначает объем ресивера. Возможна поставка установок серии SBM и на ресиверах другого объема.
Модель |
Кол-во цилиндров |
Объёмная производительность, л/мин |
Мощность двигателя, кВт |
Размеры (ДхШхВ), мм |
Масса, кг |
по всас. |
на нагн. |
SBM 320-350 |
2 |
320 |
283 |
2,2 |
1330х700х890 |
160 |
SBM 450-350 |
2 |
450 |
394 |
3,0 |
1330х700х890 |
175 |
SBM 610-350 |
3 |
610 |
541 |
4,0 |
1330х700х890 |
200 |
SBM 800-500 |
3 |
800 |
693 |
5,5 |
1330х700х890 |
220 |
SBM 1100-500 |
3 |
1100 |
928 |
7,5 |
1330х700х890 |
230 |
SBM 1640-750 |
4 |
1640 |
1319 |
11 |
1330х700х890 |
280 |
SBM 2030-750 |
4 |
2030 |
1615 |
15 |
1330х700х890 |
295 |
Производительность по нагнетанию указана по стандарту VDMA 4362.
|
|
