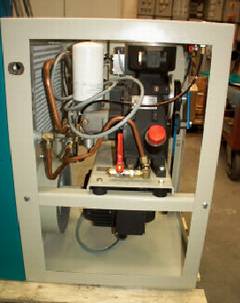

"Демпинговый" компрессор
|

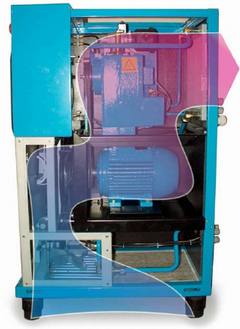

Компрессор BOGE
|
A. Компоненты компрессора
|
|
|
Счетчик часов наработки
Механический счетчик часов наработки, подсчитывающий только общее время наработки. Отсутствует какой-либо контроль эффективности работы компрессора в зависимости от времени холостого хода и соотвествующей стоимости энергии и периодического сервисного обслуживания.
|
Счетчик часов наработки BOGE
Электронный счетчик, встроенный в систему управления, подсчитывающий как общее время наработки, так и время работы в режиме холостого хода.
В случае значительного времени холостого хода, пользователь может принять решение об установке воздушного ресивера большего размера или изменить настройки включения/выключения, добившись тем самым большей экономической эффективности работы компрессора.
Кроме того, счетчик работает в режиме обратного отсчета, позволяя определять интервалы до следующего сервисного обслуживания.
|
Реле давления
Для установки давления включения/выключения используется механическое реле давления.
Этот способ является достаточно утомительным, так как нужные параметры могут быть определены только путем повторных попыток (настройка реле давления - включение компрессора - проверка давления - выключение компрессора и т.д.)
|
Датчик давления BOGE
Для настройки давлений используется клавиатурный ввод в сочетании с электронным датчиком давления, что обеспечивает точную и быструю установку давления без перезапусков.
Обеспечивается цифровое отображения давлений и искючаются ошибки при настройке.
|
Медные трубопроводы
Для нагретого масла используются медные трубки, от чего BOGE отказалась еще в начале 80-х годов.
Медь является достаточно мягким металлом, поэтому неизбежно быстрое возникновение утечек масла, в некоторых случаях даже после транспортировки компрессора.
|
Маслопроводы BOGE
В течении многих лет BOGE успешно использует в своих компрессорах прецизионные стальные трубки с гидравлическими резьбовыми соединениями.
|
Приводные ремни
Возможна замена приводных ремней только на приводные ремни от производителя.
|
Приводные ремни BOGE
Используются стандартизованные приводные ремни.
|
Вентилятор охлаждения двигателя
Крыльчатка вентилятора вращается внутри кожуха, выложенного звукопоглощающим материалом. Низкое качество исполнения приводит к тому, что при вращении крыльчатка задевает за стенки кожуха.
|
Вентилятор охлаждения BOGE
Крыльчатка располагается непосредственно на валу двигателя, при этом исключен контакт с какими бы то ни было компонентами компрессора.
|
Элемент фильтра всасывания
Заявленная производителем фильтрационная способность 10 мкм абсолютно недостаточна для предотвращения попадания в компрессор даже крупных частиц пыли.
|
Фильтроэлемент BOGE
Фильтрующий элемент с фильтрационной способностью 3 мкм эффективно предотвращает попадание в компрессор промышленной пыли, загрязняющей компрессорное масло и приводящей к быстрому износу его компонентов.
|
Подключение отводного рукава
Свободное давление вентилятора охлаждения воздуха/масла составляет 10 Па, чего достаточно для подключения отводного рукава длиной не более 1 м.
|
Подключение отводного рукава BOGE
Свободное давление вентилятора составляет 30-50 Па, таким образом, возможно подключение рукава длиной 3-5 м.
|
Звукоизолирующий материал
Отсутствие маслоотталкивающего слоя в сочетании с некачественно исполненным прикреплением материала к панелям корпуса приводит к следующему: компрессорное масло, утекающее через вышеупомянутые медные трубопроводы, пропитывает звукоизолирующий материал, после чего он самопроизвольно отделяется от корпуса компрессора.
|
Звукоизоляция BOGE
Благодаря качественному фильтру всасывания и использованию прямого привода компрессор серии CL работает настолько малошумно, что в использовании специальных шумоизолирующих кожухов нет необходимости.
В компрессоре серии C используется качественно закрепленный звукоизолирующий материал с маслоотталкивающим покрытием, служащим дополнительным фактором безопасности, т.к. утечки масла отсутствуют.
|
Б. Приводной электродвигатель
|
|
|
Система натяжения ремней
Натяжение ремней производится с помощью установленного в системе ролика натяжения. Заявляемый производителем увеличенный срок службы ремней не выглядит особым преимуществом в свете того, что срок службы подшипника системы натяжения заявляется производителем всего как 1 000 ч.
|
Система BOGE GM
Используемая в компрессорах серии C, а также S, разработанная и запатентованная BOGE система натяжения ремней успешно функционирует в тысячах компрессоров BOGE.
В компрессорах серии CL, использующих прямой привод, необходимость в такой системе отсутсвует.
|
Защита электродвигателя
При избыточном потреблении тока производится проверка электродвигателя на перегрев. К этому моменту электродвигатель уже может быть поврежден.
|
Термистор BOGE
Все электродвигатели, устанавливаемые в компрессорах BOGE, снабжены установленным непосредственно на индукционной катушке термистором. При перегрузке температура катушки увеличивается, что вызывает немедленное реагирование системы управления. Электродвигатель отключается до того, как могут возникнуть повреждения.
|
В. Система управления/мониторинга
|
|
|
Управление
Рассматриваемый образец снабжен лишь простым таймерным контролем режимов работы
|
Система управления BOGE ARS
В компрессорах серий C и CL, как и в других винтовых компрессорах BOGE, используется электронная саморегулирующаяся система управления. При выборе режимов работы контроллер принимает во внимание такие факторы, как предидущая потребность в сжатом воздухе, а также максимально допустимое для каждой мощности электродвигателя количество перезапусков в единицу времени.
|
Звезда-треугольник только с 5.5 кВт
Не снабженные системой ступенчатого пуска "звезда-треугольник" компрессоры мощностью до 4 кВт запускаются примерно с 8-кратной нагрузкой, что способны обеспечить не все электросети. Кроме того, увеличивается износ электродвигателя.
|
Электросистема BOGE
Все винтовые компрессоры BOGE с электродвигателем мощностью от 2.2 кВт снабжаются переключателем "звезда-треугольник". При этом стартовые токи превышают номинальные не более чем в 2-3 раза.
|
Электрошкаф
По правилам Европейского союза, при использовании счетчиков времени, соленоидных клапанов, прессостатов, а также при мощности оборудования более 2 кВт, электрошкаф должен содержать обределенный набор компонентов, чтобы соответствовать стандарту EN 60204. Рассматриваемый образец не соответствует стандарту EN 60204 и, поэтому, даже не может продаваться ни в одной из стран Евросоюза.
|
Электрошкаф BOGE
Полностью соответствует стандарту EN 60204.
|
Электропроводка
Электропроводка выполнена с грубейшими нарушениями правил. Проводка на клеммной колодке отсутствует. Электрокомпоненты присоединены напрямую.
|
Электропроводка BOGE
Проводка аккуратно выполнена через клеммную колодку.
|
Мультикомпрессорные системы
Возможность подключения к мультикомпрессорным системам отсутствует.
|
Система BOGE MCS
Все винтовые компрессоры BOGE могут быть подключены к системе управления BOGE MCS, а также и к другим системам.
|
Г. Установка и эксплуатация
|
|
|
Установка
Рассматриваемый образец снабжен четырьмя съемными дверцами, но при этом установка возможна только при размещении компрессора задней стороной к стене. Для проведения обслуживания приходится снимать более одной дверцы.
|
Установка компрессора BOGE
У компрессоров серии CL какие-либо дверцы отсутствуют, доступ ко всем компонентам максимально легок.
Обслуживание компрессора серии C производится только с одной стороны.
Для доступа к нуждающимся в обслуживании компонентам как компрессора серии CL, так и С нет необходимости в демонтаже каких-либо других компонентов.
|
Уровень звукового давления
У компрессоров рассматриваемой серии мощностью 3-9 кВт производителем заявлен уровень звукового давления 59-63 дБ(А), однако при этом не указан метод произведения замеров. Следует отметить, что при замере уровня шума на растоянии 1 и 5 метров результаты обычно бывают абсолютно разными.
|
Уровень шума у BOGE
Уровень звукового давления компрессоров серий CL и С составляет, в зависимости от комплектации, 63 или 67 дБ(А). Замеры производятся в соответствии со стандартом CAGI PNEUROP на расстоянии 1 м.
|
Замена масла каждые 3000 ч
Используется обычное минеральное масло, замену которого, как правило, требуется производить через каждые 3000 часов наработки компрессора.
|
Масло BOGE
Использование масла BOGE Longlife увеличивает интервалы между заменой масла до 9000 ч.
|
Д. Производительность
|
Скорость вращения роторов
Скорость вращения главного ротора винтовой пары составляет: заявленная производителем максимально допустимая 8500 об/мин; замеренная 3182 об/мин.
Высокая скорость вращения главного ротора приводит к чрезмерным нагрузкам на подшипники, кроме того, она является и достоверным доказательством небольшого диаметра главного ротора.
Исходя из максимально допустимых значений скорости вращения, существует высокая вероятность возникновения неисправностей приводной системы.
|
Скорость вращения роторов BOGE
Скорость вращения главного ротора модели C5 составляет от 1570 до 2370 об/мин, а модели CL5 - 2920 об/мин.
Действительный срок службы подшипников составляет от 30000 до 50000 часов наработки.
|
Замер производительности
Производителем не указан способ, использовавшийся при замере производительности компрессора, как нет ссылок и на условия произведения замеров - давление, температуру, относительную влажность.
|
Замер производительности BOGE
Все замеры производительности производятся в соответствии со стандартом ISO 1217 на выходе из компрессора, при максимальном рабочем давлении, при приведении воздуха к нормальным условиям всасывания при 20 °C и относительной влажности 0%.
|
Производительность
Рассматриваемый образец, в соответствии с каталогом производителя, имеет производительность 460 л/мин при рабочем давлении 10 бар (изб.)
|
Производительность BOGE
Производительность компрессоров C 5 и CL 5 составляет 482 л/мин при давлении 10 бар (изб.)
|
Реальная производительность
При проведении испытаний в соответствии со стандартом ISO 1217 часть C производительность рассматриваемого образца при давлении 10 бар составила 395 л/мин.
Таким образом, отклонение от заявленной производительности составляет 14%, при том, что максимально допустимое отклонение по ISO 1217 составляет ±7%.
В случае, когда в документации производителя не указан метод произведения замеров производительности, все заявляемые цифры следует рассматривать как указанные произвольно.
|
Реальная производительность BOGE
Производительность компрессоров C 5 и CL 5, измеренная в соответствии со стандартом ISO 1217 часть C, составляет 482 л/мин при давлении 10 бар (изб.), точно соответствуя заявленной.
|
